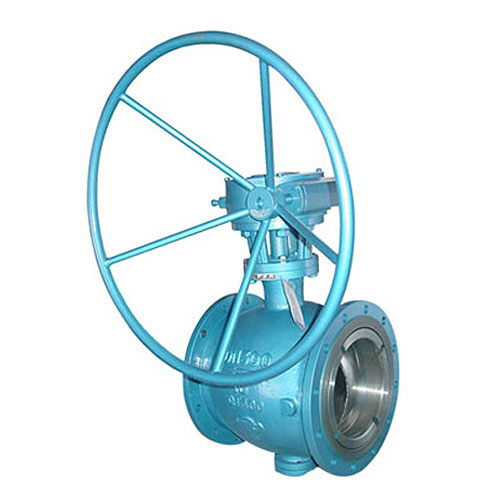

>> 半球硬密封球阀
|
特点及用途:
1.该产品广泛应用于石油、天然气、化工、电站、造纸、钢铁、污水处理等行业。可替代传统的闸阀、截止阀、球阀、旋塞阀等截断类阀门。产品采用不同的材料组合,可满足不同的工况条件(如酸、碱、海水、污水等介质),起独特的结构性能将大大减少设备停车,延长设备使用寿命,降低用户使用成本。
2.采用偏心结构:在阀门的关闭过程中,阀座与球体间的密封比压能迅速增加,从而确保了密封副的可靠密封。当阀门开启时,阀座与球体迅速脱离,有效的减小了操作力矩,并使阀座表面与球体之间的擦伤可能性降到最小,解决了传统球阀、闸阀、旋塞阀等截止类阀门的密封面磨损问题。因此使用寿命长。
3.有上下阀杆承受主要载荷:所以在关闭位置,球与阀座之间的受载荷情况得到缓解,保护了密封副免受损伤。
4.采用顶装式结构:以及下盖垫片的可调,保证球孔中心线和阀体中心线基本一致,从而确保球体与阀座相对位置的合理、准确,使密封面贴合紧密,保证密封可靠。
5.阀体做成整体:半球体由球冠和支承体两部分组成,硬密封球冠表面采用特殊表面硬化处理,软密封球冠衬橡胶和塑料。其优点是检修及更换球体密封副时,只需对球冠进行操作,检修方便、迅速、节约成本。
6.阀芯90度旋转:介质沿球体内外表面流过,自动冲洗阀体内腔。
|
执行标准:
◆ 设计标准:GB/T12237-89《通用阀门法兰和对焊钢制球阀》
◆ 法兰标准:GB9113.1-2000《平面、凸面整体钢制管法兰》
◆ 结构长度:GB12221-89《法兰连接金属球阀结构长度》
◆ 检验试验:JB/T9092-1999《阀门的检验与实验》
|
主要性能规范:
◆ 公称通径: 100~500
◆ 公称压力: 1.0Mpa~2.5Mpa
◆ 适用温度: ≤425℃
◆ 适用介质:水、气、油
|
