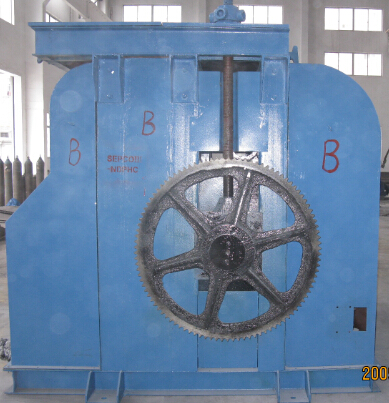

XKC(V)、XKC(C)系列全框架侧面进水旋转滤网

技术特性：

◆  全封闭性
网板与网板间为镶金属丝的橡胶条密封,
网板与导轨间设有不锈钢弹性密封装置.
◆　面呈三角形或弧形
增加网板刚度,增加过网面积30-40%,提高清污能力5-10倍.
◆　水下部分为全框架结构,安装维护方便,下部分进水口可以加宽,改善流态,降低水流速.
◆　下喷式冲冼系统
喷水自上而下,效果好,喷嘴为引进型设计.
◆　滚轮为MC尼龙,并配有无油润滑轴承,降低设备噪音,减少框架导轨的磨损量,提高设备整体寿命.
◆　减速机为悬挂式蜗轮减速机,结构紧凑合理,传动效率高,设有链极松动和超负荷保护系统.
◆　配上液位差计可实现全自动运行.





XKC(V),XKC(C)旋转滤网系列技术参数:



XWC(V)或XWC(C)系列无框架侧面进水旋转滤网

  技术特性：

◆　全封闭性
网板与网板间为镶二层金属丝的橡胶密封条,寿命长.
网板与导轨间设有不锈钢弹性密封装置.
◆　网面呈三角形或弧形
增加网板刚度,增加过网面积30-40%,提高清污能力5-10倍.
◆　下喷式冲冼系统
喷水自上而下,效果好,喷嘴为引进型设计.
◆　滚轮为尼龙,并有无油润滑轴承,降低噪音,减少框架导轨的磨损,提高滤网整体寿命.
◆　减速机为悬挂式蜗轮减速机结构紧凑合理,传动效率高,维护方便.
◆　设有链极松动和超负荷保护系统.
◆　下部进水口较大,可以改善流态,降低流速.安装,检修方便,强度刚度好.
◆　配上液位差计可实现全自动运行.

XWC(V),XWC(C)旋转滤网系列技术参数:

序号	技术参数名称	单位
1	网板名义宽度B	mm	1600	1800	2000	2500	3000
2	链板节距t	mm	500
3	最大使用深度	M	20/30
4	网丝尺寸	mm	网丝净孔6.43×6.43,直径1.8-2.5(可根据用户要求)
5	网板上升速度	m/min	3.8/1.9(双速)				4.2/2.1(双速)
6	允许过网流速	m/s	0.7-0.9(一般取0.8)
7	设计最大水位差	mm	1000(中型),≥1500(重型)
8	滤网停运水位差	mm	100(可调)
9	运行水位差	mm	200(可调)
10	报警水位差	mm	400(可调)
11	电动机型号		YD132M-8/4			YD132M-6/4	YD160M-8/4
	功率	KW	3/4.5			4/5.5	5/7.5
12	摆线针轮减速机型号		BLY27-59			BLY33-35	BLY33-35
13	速比	i1	59			35	35
	悬挂式蜗轮减速器型号		SCW250-25			SCW315-42	SCW355-40
	速比	i2	25			42	40
14	总速比	i	1475			1470	1400
15	每台滤网冲冼水量	m3/h	60-70		70-80	80-90	110-120	130-140
16	冲冼水压	MPa	0.3-0.5MP
17	喷嘴数量	只	19	21	23	29	35
18	最大部件起吊高度	M	3.5	3.5	3.5	4	4
19	最大部件起吊重量	Kg	3000	3000	3000	3500	3500
20	每米浸入深度过水量	m3/h	4000	4300	4700	5800	6900



XKC(W)全框架侧面进水旋转滤网

技术特性：

◆　本结构按侧面进水(外进内出)方式设计,采用全框架结构,结构简单,安装维修方便.
◆　下部出水口较大,可满足流量要求,降低流速,改善流态.
◆　网板与网板间采用橡胶密封,网板与导轨间采用弹性不锈钢密封.
◆　网板为板块式,可配置粗扒齿,提高除污能力.
◆　设自过载和链板松动报警等保护装置.
◆　本图示中,减速机为普通型式,可设置悬挂式蜗轮蜗杆减速器.
◆　配上液位差计,可实现全自动运行.

XKC(W)旋转滤网系列技术参数:



XXKC(W) 系列下喷式全框架侧面进水旋转滤网

　技术特性：

◆　本机型按侧面进水(外进内出)方式设计,采用全框架结构,机头倾斜,以实现下喷效果.
◆　冲冼效果好,由于是下喷式冲冼,改善了垃圾冲冼效果.
◆　下部出水口较大,可满足流量要求,降低流速,改善流态.
◆　减速装置为悬挂式蜗轮减速机,运转平稳,结构紧凑,传动效率高.
◆　网板与网板间设置橡胶密封,网板与导轨间设置橡胶密封或不锈钢弹性密封.
◆　设有安全保护和链板松动报警器.
◆　配上液位差计,可实现全自动运行.

XXKC(W)旋转滤网系列技术参数:

名称		单位	XXKC(w)1500	XXKC(w)2000	XXKC(w)2500	XXKC(w)3000	XXKC(w)3500
名义宽度		mm	1500	2000	2500	3000	3500
每米水深过水流量		m3/s	0.78	1.04	1.29	1.54	1.82
使用深度		m	5-20				5-25
网孔尺寸		mm	5×5 6.34×6.34(标准型) 10×10
网板上升速度		m/min	3.6(单速) 3.6/1.8(双速)
过网流速		m/s	0.75-0.8
运行启动水位差		mm	100(轻型) 200(中型) 300(中型)
网板设计水位差		mm	600(轻型) 1000(中型) 1500(中型)
链板节距		mm	400
喷嘴冲冼水压		MPa	0.4-0.5
冲冼水量		m3/h	85	115	145	175	205
电动机	功率	KW	4或5.5			5.5或7.5	7.5
	转数	r/min	1500(单速) 1500/750(双速)
行星摆线减速器	型号	XWED	4-95 5.5-95			5.5-95 7.5-106	7.5-106
	速比	I	43×11=473
注:1.名义宽度是指网板滚轮中心距. 2.每米水深是根据滤网淹没每米水深计算,计算中取过网流速0.8m/s,阻塞系数取0.8



XKZ系列半框架正面进水旋转滤网

技术特性：

◆　本机型是按正面进水方式设计，是D-SB88旋转滤网标准型，采用半框架结构。
◆　网板按进水方向后倾一角度，提携垃圾量大。
◆　网板与网板之间，网板与导轨之间均设可靠密封。
◆　底部均为可调式，保证了底部均与滤网底的间隙要求。
◆　对于网宽≥ 3500的滤网设置中间加强滚轮支撑，提高滤网的承压强度。
◆　上部机架也可做成前倾一定角度，提高除污效果。
◆　滚轮为镍铬铸铁或MC单体浇铸尼龙。
◆　设自过载安全保护和链条松动报警装置。
◆　配上水位差计，可实现全自动控制。

XKZ 系列半框架旋转滤网技术参数：



XKZ系列无框架正面进水旋转滤网

技术特性：

1、该机具有过滤可靠、水流畅通、运行平衡、噪音小，结构简单、安全可靠维修方便等特点，适应于海水、淡水不同的水质要求。
2、该机是按正面进水方式设计，采用无框架、半导轨结构，也可采用全导轨结构。
3、网板按进水方向后倾一角度，提携垃圾量大。
4、网板与网板之间，网板与导轨之间均设可靠密封。
5、设有安全保护装置及链松报警装置。
6、配套液位差控制装置可实现全自动控制。

XKZ 系列无框架旋转滤网技术参数：

名称		型号 单位	XWZ-2000	XWZ-2500		XWZ-3000	XWZ-3500		XWZ4000
滤网名义宽度		mm	2000	2500		3000	3500		4000
海米水深过水流量		m³／s	0．67	0．85		1．04	1．22		1．4
使用深度		m	20／30
网孔净尺寸		mm	6．43×6．43(也可按用户要求选定)
设计允许间隙		mm	5
网板上升速度		m／min	3．60(单速电机)    3．60／1．80(双速电机)
过网流速		m／s	0．8—0．9
设计允许网前后最大水位差		mm	600(轻型)    1000(中型)    1500(重型)
冲洗运行水位差		mm	100(轻型)    200(中型)    300(重型)
Y系列电动机	功率	KW	4		4．5			5．5
	转速	r／min	1500(单速)    1500／750(双速)
行星摆线 针轮减速机	型号	XWED	4-95		4．5-95			5．5-95
	速比		17×17=289
喷嘴出口冲洗水压		MPa	0．4-0．5
一台滤网喷嘴数		个	25	31		37	43		49
一台滤网冲洗水量		m³／h	90	110		130	160		180
注： 1．滤网名义宽度指网板中心距。 2．海米水深是指滤网淹没海米水深，计算中取过网流速0．8m／s，阻塞系数取0．8。
