| 公称通径： | 25-300（mm） | 工作温度： | 常温 |
| 加工定制： | 否 | 材质： | 铸钢、不锈钢 |
| 流动方向： | 单向 | 压力环境： | 常压 |
| 零部件及配件： | 执行器 | 型号： | DN25-DN300 |
| 连接形式： | 法兰、螺纹、焊接 | 密封形式： | 硬密封型 |
| 品牌： | 沪禹 | 驱动方式： | 气动 |

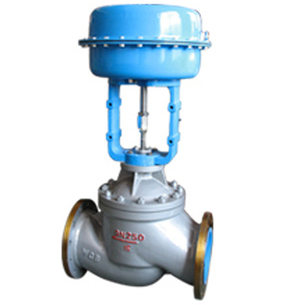

M3系列套筒调节阀与LH系列多弹簧薄膜直行程执行机构组合为气动套筒调节阀，与EKL系列电子式直行程执行机构组合为电动套筒调节阀。M3系列套筒调节阀可制成阀盖延伸型、波纹管密封型、低温型及夹套型等特殊结构调节阀。
M3系列平衡密封型套筒调节阀，采用流体压力平衡型阀芯结构，与M2系列套筒调节阀相比，其整体式的套筒与平衡密封环组成的双导向阀内件结构，动态稳定性不仅得到最大限度的提高，同时阀内件承受的工作压差亦得以显著改善，是一种高性能的套筒调节阀，适用于压差较高、介质中无固体颗粒的各类气体、液体的场合。
●规 格DN25-DN300-----------------------符合GB/T4213-1992标准
●压力等级PN1.6、4.0、6.3MPa-------符合GB/T4213-1992标准
●流量特性等百分比……EQ%
直线……LINEAR
快开……ON-OFF
●阀 盖标准型…… -25~220℃
延伸型……-25~450℃（散热型）
-45~220℃（低温区域）
-196~220℃（低温型）
波纹管…… -25~220℃，-25~450℃，-45~220℃
●执行机构：LH气动薄膜执行机构，EKL电子式电动执行机构
●附件:电气定位器、气气定位器、电磁阀、限位开关、过滤减压阀、速度控制器、增速继动器、锁止阀、位置发送器、气控阀、快速排气阀、手轮等。
|
表1 本体部主要材质 使用温度范围 泄露等级 |
|||||
|
阀体 |
材质 |
WCB(ZG230-450) |
304(ZGOCr18NI9) |
316(ZGOCr17NI12Mo2） |
|
|
处理 |
酸洗钝化 放射性探伤 禁油或除水 |
||||
|
上盖 |
材质 |
WCB(ZG230-450) |
304(ZGOCr18NI9) |
316(ZGOCr17NI12Mo2） |
|
|
处理 |
酸洗钝化 放射性探伤 禁油或除水 |
||||
|
阀芯 |
材质 |
304（0Cr18NI9) 316(ZG0Cr17NI9Mo2） 316L(00Cr17NI14Mo2） |
|||
|
处理 |
不堆焊或部分堆焊或整体堆焊司太莱合金 |
||||
|
套筒 |
材质 |
304（0Cr18NI9) 316(ZG0Cr17NI9Mo2） 316L(00Cr17NI14Mo2） |
|||
|
处理 |
不堆焊或部分堆焊或整体堆焊司太莱合金 |
||||
|
垫片 |
材质 |
强化PTFE垫片 不锈钢缠绕垫片 软金属垫片 |
|||
|
阀杆 |
材质 |
304（0Cr18NI9) 316(0Cr17NI12Mo2） 316L(00Cr17NI14Mo2） |
|||
|
处理 |
表面硬化处理 |
||||
|
波纹管 |
材质 |
双层316L(00Cr17NI14Mo2） |
|||
|
使用温度范围℃ |
不堆焊套筒：-25~+250 |
不堆焊套筒：-196~+250 |
不堆焊套筒：-196~+250 |
||
|
堆焊套筒：-25~+425 |
堆焊套筒：-196~+538 |
堆焊套筒：-196~+538 |
|||
|
阀座泄露量 ml/min |
CLASSⅢ -符合GB/T4213-1992标准，CLASS VI,订货时请在特殊要求中注明 |
||||
|
涂 层 |
银灰色环氧树脂 |
不涂层 |
|||
订货须知
1. 型号
2. 公称通径、阀座直径
3. 额定流量系数
4. 公称压力和法兰连接型式
5. 工作温度
6. 阀的开关方式（气关式或气开式）
7. 固有流量特性
8. 阀体及阀内件材料
9. 附件（定位器、减压器、手轮机构等）
如能提供详尽的有关工艺数据及自控资料会使您订到更为正确满意的产品
