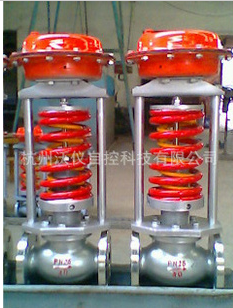

自力式调节阀/自力式控制阀/自力式压力调节阀

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数（KV）

7

11

20

30

48

75

120

190

300

480

760

1100

1750

额定行程（mm）

8

10

14

20

25

40

50

60

70

公称压力PN(Mpa)

1.6、4.0、6.4

压力调节范围（MP a）

15～50 40～80 60～100 80～140 120～180 160～220 200～260
240～300 280～350 330～400 380～450 430～500 480～560 540～620
600～700 680～800 780～900 880～1000 980～1500 1000～2500

流量特性（℃）

快开

调节精度（％）

±5

使用温度（℃）

≤350

允许泄漏量

硬密封（1/h）

单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级）

软密封（m1/h）

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

11.10

16.0

减压比

最大

10

最小

1.25

公称通径DN

20

25

32

40

50

65

80

100

125

150

200

250

300

法兰接管尺寸B

383

512

603

862

1023

1380

1800

2000

2200

法兰端面距L

150

160

180

200

230

290

310

350

400

480

600

730

850

压力调节范围kpa

15-140

H

475

520

540

710

780

840

880

915

940

1000

A

280

308

280-500

H

455

500

520

690

760

800

870

880

900

950

A

230

120-300

H

450

490

510

680

750

790

860

870

890

940

A

176

194

280

480-1000

H

445

480

670

740

780

850

860

880

930

A

176

194

280

600-1500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

1000-2500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

重量kg

26

37

42

72

90
