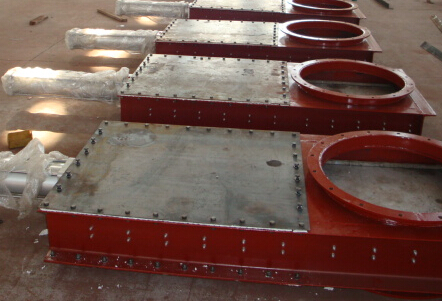

CBM型插板门

无锡腾晖环保设备有限公司位于风景秀丽的太湖之滨——江苏省无锡市。公司地处江苏、上海、浙江构成的长江三角洲地区的中心地带，北枕长江，南拥太湖、东邻上海、西靠南京，水、陆、空交通运输十分便利，是我国经济最发达、全国著名的经济中心城市和优秀的旅游城市之一。     公司专业设计、制造和销售环保电力设备（包括风机进出口风门、电站风门、烟气挡板门、脱硫脱硝风门、闸板门、插板门、冷热风隔绝门、圆风门、关断挡板门、调节门、烟道高温风门、煤矿用侧开风门、脱硫镍基合金件、循环泵入口合金滤网、喷淋管、氧化空气管、煤粉管道可调缩孔、煤粉闸门以及旋转滤网、清污机、二次滤网、电动滤水器、平板滤网、钢闸门、拦污栅等水工设备），已广泛应用于电力、钢铁、石化、冶金、煤矿等行业，并远销海外。公司长期以来一直与国内多家著名大专院校、科研院所密切合作，致力于多种新产品的研发，在广泛吸取日本、美国、德国等发达国家产品技术优点的同时，实行严格的科学管理，以工艺、技术的不断创新来带动产品质量的提升。

一、概 述
      CBM型插板门是输送干灰和粉状干物料的系统中用它截上输送物的装置，可安装在火力发电厂的省煤器、空气预热器、干式除尘器、烟道等灰斗下部，也可与电动给料机配套使用，工作温度允许达到200℃，这种装置具有重量轻，体积小、无飞灰外跑等优点，是输送系统的首选。

二、CBM型插板门的分类
    根据驱动方式可分为手动插板门、电动插板门和气动插板门。

三、结构组成及技术特点
    插板门主要由壳体、门板、传动系统、密封系统、执行机构等部分给成。壳体采用钢板折压成形或型钢焊接成形，门板采用碳钢或不锈钢精加工成形可耐高温耐腐蚀，专用密封系统可确保门板关闭后能够完全截断管道介质。

四、技术参数

1、工作压力： 一般＜15000Pa，有特殊要求的另行注明；

 2、工作温度： 一般＜200℃，有特殊要求的另行注明；

  3、驱动方式：手动、电动、气动；

4、（电动）电源：380V，50HZ；

5、（气动）气源：0.4—0.8MPa。

五、用户选购注意事项

可按用户要求设计CBM插板门的内径(D)及长度(L)的尺寸。插板门在订货时须提出使用工况参数：

 1、接口尺寸及长度尺寸；

2、最高工作压力（P)Pa；

3、最高工作温度（t)℃；

4、工作介质；

5、管路方向（水平/垂直）；

6、驱动方式；

7、要求启闭速度；

8、安装位置（室内/室外）；

9、与管道间的连接方式（焊接/法兰连接）
